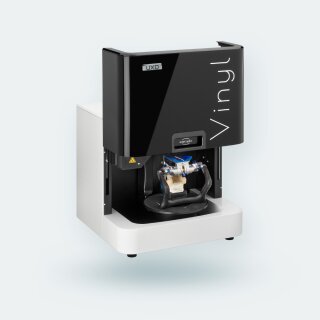

smart optics Vinyl UXD 3D-Desktopscanner | 4 µm Genauigkeit | 4 Kameras | Dental

Art.-Nr.: 90521

smart optics Vinyl UXD 3D-Desktopscanner | 4 µm Genauigkeit | 4 Kameras | Dental

14.990,00 €

exkl. 19% USt. , zzgl.

Lieferzeit: 1 - 3 Werktage (Ausland)

Der smart optics Vinyl UXD ist das Topmodell der Vinyl-Serie – 2022 eingeführt für zahntechnische Labore, denen neben Präzision auch ein grundlegend effizienterer Scanprozess wichtig ist. Mit vier Kameras, drei Projektoren, KI-gesteuerter Objektausrichtung und einem exklusiven UX-Modul für Gestensteuerung direkt am Scanner hebt er sich klar von allen anderen Desktop-Scannern der Serie ab.

Technische Merkmale

4 Kameras (2 × 3,2 MP + 2 × 1,0 MP) und 3 Projektoren mit Blaulicht-LED, Messgenauigkeit 4 µm nach ISO 12836
UX-Modul mit Gestensteuerung: Icons auf Systemplatte projiziert, Scanstart und Modulauswahl per Handgeste
KI-gesteuerte Z-Achse mit Innenraummonitoring für automatische Objekthöhenausrichtung
4 wählbare Scanmodi (1 oder 2 Kameras, HR oder LR) – frei kombinierbar je nach Indikation
Vergrößerte Artikulator-Systemplatte XL für voluminösere Artikulatoren
Alle Module im Lieferumfang enthalten, dental Scan inklusive, kompatibel mit exocad® DentalCAD

Vorteile

UX-Modul

Gestensteuerung und Hilfsprojektionen am Scanner reduzieren Wege zur Workstation erheblich.
Fehlerreduktion

Illuminationen im Innenraum und auf der Systemplatte verhindern Fehlbedienung zuverlässig.
Scanmodi

4 wählbare Modi kombinieren die Kameraanzahl und die Auflösung frei für jeden Auftragstyp.
KI-Achse

Automatische Höhenausrichtung per KI-gesteuerter Z-Achse eliminiert manuellen Eingriff.
Vollständigkeit

Alle Module inklusive: multiDie, Triple Tray®, Textur-Scan – ohne Mehrkosten für das Labor.
Support

SIPEA begleitet Einrichtung, Kalibrierung und laufenden Betrieb mit direktem Fernsupport.

Mehr Informationen

Was den Vinyl UXD wirklich besonders macht, offenbart sich im Innenraum. Das UX-Modul projiziert Icons und Hilfestellungen direkt auf die Systemplatte: Workflow-Elemente lassen sich per Handgeste auswählen, Scans starten – nahezu autark vom PC. Noch konkreter wird es bei der Stumpffreistellung: Stümpfe, die bei secondDie oder singleDie entnommen werden sollen, beleuchtet der Projektor direkt auf dem Dental-Modell im Innenraum. Das zeitintensive Raten, welche Zähne herausgenommen werden müssen, entfällt. Beim 2D-Scan zeigt das UX-Modul die Farbkodierung der Rekonstruktionstypen aus exocad® DentalCAD direkt im Scanner an. Dazu ermöglicht der selektive Kameramodus, zwischen ein und zwei aktiven Kameras in HR oder LR zu wählen – für schnelle Routinescans ebenso wie für hochauflösende Datensätze mit voller Scanabdeckung. Das Ergebnis ist ein Scanprozess, der strukturell Fehler ausschließt und den Arbeitstakt im durchgetakteten Labor spürbar erhöht.

Wir als Supportspezialisten begleiten dich ab der ersten Einrichtung: Kalibrierung, Einweisung in das UX-Modul und die Gestensteuerung und Anbindung an exocad® DentalCAD – melde dich einfach bei uns!

Scannen von Gipsmodellen für Einzelkronen, Brücken und vollkeramische Versorgungen mit wählbarer Detailtiefe je nach Indikation
Digitalisierung großspanniger Implantatarbeiten und komplexer Stegkonstruktionen mit maximaler Scanabdeckung durch zwei hochauflösende Kameras
Kondylenbezogener Artikulator-Scan mit vergrößerter Systemplatte XL auch für voluminösere Artikulatoren
Triple Tray®-Abdruckscans und Vollabdruckscan zur direkten Digitalisierung ohne Ausgießung
Kieferorthopädische Dokumentation und Archivierung von Kiefermodellen im KFO-Projekt

Abmessungen (B × H × T)	455 × 430 × 435 mm
Gewicht	25 kg
Anzahl Kameras	4
Kamerapixel	2 × 3,2 MP, 2 × 1,0 MP
Anzahl Projektoren	3
Messfeld Kamera 1 (X × Y × Z)	80 × 60 × 82 mm
Messfeld Kamera 2 (X × Y × Z)	88 × 63 × 82 mm
Messgenauigkeit	4 µm nach ISO 12836
Sensortechnologie	Streifenlicht-Triangulation
Lichtquelle	Blaulicht-LED
Scandauer Komplettkiefer	1 Kamera LR: 22 Sek. (Scan 12 / Match 10) · 2 Kameras HR: 24 Sek. (Scan 12 / Match 12)
Scandauer Einzelstumpf	1 Kamera LR: 31 Sek. (Scan 25 / Match 6) · 2 Kameras HR: 40 Sek. (Scan 26 / Match 14)
Scandauer 3-gliedrige Brücke	1 Kamera LR: 55 Sek. (Scan 40 / Match 15) · 2 Kameras HR: 76 Sek. (Scan 45 / Match 31)
Ausgangsdatenformat	PLY, STL, ASCII, MSH, PCM
Anschlüsse	1 × USB 3.0, 1 × Strom
Netzspannung	100–240 VAC, 50/60 Hz
Garantie	36 Monate

exocad® DentalCAD (alle Versionen) – direkte Schnittstelle über dental Scan
OnyxCeph3™ (kieferorthopädische Software) – Schnittstelle über dental Scan
Ausgabeformate PLY und STL kompatibel mit gängigen CAD-Systemen
Windows 10 64-Bit (Minimum und empfohlen)

smart optics Vinyl UXD
Netzkabel
USB-Kabel
Zubehörkoffer mit 3D-Kalibrationsmodell, Objekthalter, Universalplatte, multiDie-Adapter, Triple Tray®-Abdruckhalter, 4-Zähne-Steg (Twin Tray), Klebepads, Datenträger mit dental Scan und Kalibrationsdaten

Produktflyer Vinyl UXD (PDF, DE)
https://www.smartoptics.de/de/dental/downloads/
Bedienungsanleitung Vinyl UXD (PDF, DE)
https://www.smartoptics.de/de/dental/downloads/

Die smart optics Sensortechnik GmbH ist ein deutsches Unternehmen mit Sitz in Bochum, das auf die Entwicklung und Herstellung optischer 3D-Messtechnik spezialisiert ist. Das Produktportfolio umfasst berührungslose 3D-Scanner für Anwendungen in der Automatisierungstechnik, der industriellen Messtechnik sowie der Dentaltechnik. Smart optics entwickelt seine Geräte in Deutschland und vermarktet sie über ein internationales Händlernetz. Die Vinyl-Scannerserie des Unternehmens wurde 2018 mit dem Red Dot Design Award in der Kategorie „Industriegeräte, Maschinen und Automation" ausgezeichnet.

Was ist der konkrete Unterschied zwischen dem Vinyl UXD und dem Vinyl High Resolution?

Beide Scanner teilen dieselbe Messgenauigkeit von 4 µm nach ISO 12836 und arbeiten mit Blaulicht-LED – das sind die wichtigsten Gemeinsamkeiten. Der entscheidende Unterschied liegt in der Hardware: Der Vinyl HR setzt auf eine einzelne 3,2-MP-Kamera mit einem Projektor. Der Vinyl UXD dagegen verfügt über vier Kameras (2 × 3,2 MP + 2 × 1,0 MP) und drei Projektoren. Das exklusive UX-Modul mit Gestensteuerung, Hilfsprojektionen auf der Systemplatte und direkter Stumpfbeleuchtung im Innenraum gibt es ausschließlich beim UXD – das ist kein nachträgliches Add-on, sondern fest integrierte Hardware. Hinzu kommt die vergrößerte Artikulator-Systemplatte XL, die beim Vinyl HR in der kleineren Variante L verbaut ist.

Was genau leistet der „selektive Kameramodus" und wann brauche ich welchen Modus?

Der Vinyl UXD bietet vier kombinierbare Scanmodi: 1 oder 2 aktive Kameras, jeweils in HR oder LR. Für schnelle Routinescans wie einen Komplettkiefer reicht 1 Kamera HR mit 22 Sek. Gesamtdauer völlig aus. Wo maximale Datendichte und volle Scanabdeckung gefragt sind – etwa bei großspannigen Implantatarbeiten oder komplexen Stegkonstruktionen – schaltest du auf 2 Kameras HR, was beim Komplettkiefer nur 2 Sekunden mehr kostet (24 Sek.). Die freie Modusauswahl gibt dir die Kontrolle, Scanqualität und Scangeschwindigkeit je nach Auftragstyp situativ zu steuern.

Kann das UX-Modul den PC beim Scannen vollständig ersetzen?

Nicht vollständig – aber es reduziert die Abhängigkeit vom PC erheblich. Workflow-Elemente auswählen, den Scan starten, Stümpfe zur Freistellung identifizieren: Das alles läuft direkt am Scanner per Handgeste. Für Projektkonfiguration, Patientendaten, Matching und Datenexport bleibt dental Scan auf dem PC notwendig. In der Praxis bedeutet das: weniger Laufwege zwischen Scanner und Workstation, weniger Unterbrechungen im Scan-Ablauf – besonders spürbar in Laboren mit hohem Auftragsvolumen.

Sind wirklich alle Module von Anfang an freigeschaltet, oder kommen da noch Kosten auf mich zu?

Beim Vinyl UXD sind sämtliche aufgeführten Features im Lieferumfang ohne Aufpreis enthalten: Triple Tray®-Abdruckscan, multiDie/multiDie+, multiCase, secondDie, KFO-Projekt, monochromer und farbiger Textur-Scan, Universal-Projekt sowie das komplette UX-Modul mit Gestensteuerung. Einzig für Baltic Denture System® ist gesondertes Zubehör erforderlich. Software-Updates für dental Scan sind für alle Vorversionen kostenfrei erhältlich.

Welche PC-Anforderungen gelten für den Vinyl UXD, und muss ich meinen bestehenden Rechner aufrüsten?

Als systemseitige Grundvoraussetzung für die Software dental Scan ist Windows 10 64-Bit definiert. Da der UXD mit seinen vier Kameras und den wählbaren HR-Modi jedoch extrem große Datensätze generiert, erfordert das Matching eine entsprechend performante Workstation. Ob dein vorhandenes Hardware-Setup dafür ausreicht oder ob ein gezieltes Upgrade sinnvoller wäre, klären wir gerne individuell im Vorfeld mit dir ab.
